功率谱仿真干扰信息系统

    该系统核心功能涵盖数据处理、波形显示、波形编辑、干扰植入、仿真数据输出、数据产品对比、数据输入及系统仿真展示八大模块。数据处理支持对功率谱数据 FFT 格式与雷达基数据 bin 格式的读取、解析、修改与保存,其中功率谱数据包含文件标示、站点信息、性能参数、观测参数及谱数据块等结构,基数据则由存储产品个数、时间信息、产品数据大小及具体产品内容组成,两类数据均有明确的数据定义与格式规范。

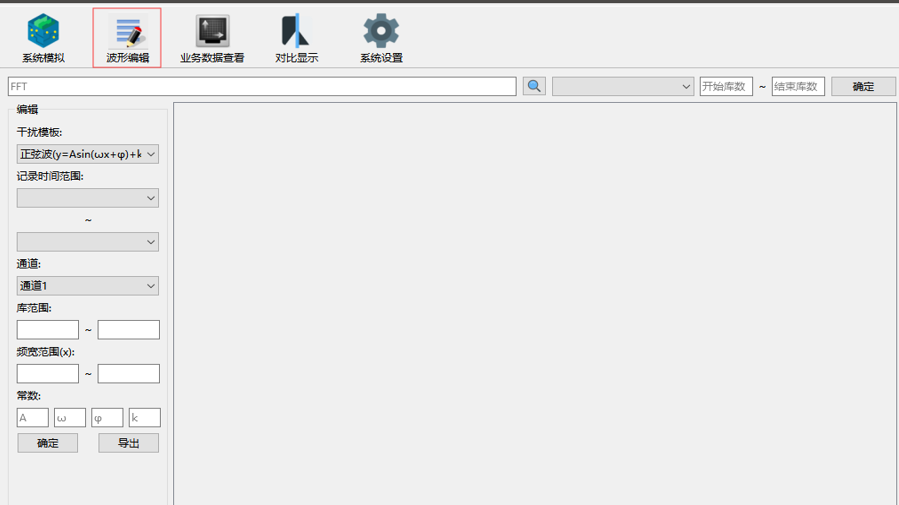

    波形显示功能可读取解析功率谱数据,生成对应的可视化波形并展示,默认显示第一个时间对应的数据块(通道 1、通道 2,库范围 300 至 350),以曲线图呈现,单库显示时 y 轴为功率、x 轴为脉冲。波形编辑模块提供干扰模板编辑界面,支持手工绘制波形曲线、修改已绘制曲线,还可保存自定义编辑的波形数据作为干扰模板,内置正弦波干扰模板(y=Asin (ωx+φ)+k),满足多样化干扰场景需求。

    干扰植入功能能够根据用户设定的干扰幅度、干扰距离库范围、干扰频谱范围,将选定的干扰模板波形处理后植入原始功率谱数据,生成新的干扰功率谱数据。仿真数据输出可将新生成的干扰功率谱数据输出到指定位置,支持 FFT 功率谱数据与 bin 雷达基数据两种格式选择。数据产品对比支持用户选择两组 FFT 功率谱数据与雷达基数据,同屏分窗口显示,还能生成基数据差异图,仅展示两套数据中有差异部分的色斑,并用差值填充,清晰呈现数据差异。

    数据输入支持 FFT 功率谱文件与 bin 雷达基数据两种格式,系统提供相应的读取算法例程,方便用户快速接入数据。系统仿真展示采用图形化界面,形象生动地呈现整个毫米波测云仪测试仿真流程,具备关键部位状态信息动态显示功能,让用户直观掌握仿真全过程。系统操作流程简洁清晰,用户双击 Specturm.exe 即可启动程序,通过波形编辑模块载入数据、设置干扰参数、植入干扰并导出数据,还可通过业务数据查看与对比显示模块查看基数据色斑图及数据差异。
